Quy định về lập và đóng dấu bản vẽ hoàn công

Bản vẽ hoàn công là gì?

Bản vẽ hoàn công là gì

Bản vẽ hoàn công là bản vẽ bộ phận công trình, công trình xây dựng hoàn thành, trong đó thể hiện kích thước thực tế so với kích thước thiết kế, được lập trên cơ sở bản vẽ thiết kế thi công đã được phê duyệt. Mọi sửa đổi so với thiết kế được duyệt phải được thể hiện trên bản vẽ hoàn công. Trong trường hợp các kích thước, thông số thực tế thi công của bộ phận công trình xây dựng, công trình xây dựng đúng với các kích thước, thông số của thiết kế bản vẽ thi công thì bản vẽ thiết kế đó là bản vẽ hoàn công.

Quy định về Lập bản vẽ hoàn công:

Cách Lập bản vẽ hoàn công được quy định cụ thể tại Điều 1 phụ lục II (Kèm theo Thông tư số 26/2016/TT-BXD ngày 26 tháng 10 năm 2016 của Bộ Xây dựng) nội dung cụ thể như sau:

- Trường hợp các kích thước, thông số thực tế của hạng mục công trình, công trình xây dựng không vượt quá sai số cho phép so với kích thước, thông số thiết kế thì bản vẽ thi công được chụp (photocopy) lại và được các bên liên quan đóng dấu, ký xác nhận lên bản vẽ để làm bản vẽ hoàn công. Nếu các kích thước, thông số thực tế thi công có thay đổi so với kích thước, thông số của thiết kế bản vẽ thi công được phê duyệt thì cho phép nhà thầu thi công xây dựng ghi lại các trị số kích thước, thông số thực tế trong ngoặc đơn bên cạnh hoặc bên dưới các trị số kích thước, thông số cũ trong tờ bản vẽ này;

- Trong trường hợp cần thiết, nhà thầu thi công xây dựng có thể vẽ lại bản vẽ hoàn công mới, có khung tên bản vẽ hoàn công tương tự như mẫu dấu bản vẽ hoàn công quy định tại Phụ lục này.

Mẫu dấu bản vẽ hoàn công mới nhất theo thông tư số 26/2016/TT-BXD :

Sau khi thành lập được bản thi công cuối cùng các bên liên quan đóng dấu, ký xác nhận lên bản vẽ để làm bản vẽ hoàn công. Sau đây là 2 mẫu dấu bản vẽ hoàn công được quy định tại Điều 2 phụ lục II (Kèm theo Thông tư số 26/2016/TT-BXD ngày 26 tháng 10 năm 2016 của Bộ Xây dựng):

-  Mẫu số 1: không áp dụng hình thức hợp đồng tổng thầu xây dựng thi công xây dựng. Kích thước dấu tùy thuộc kích cỡ chữ

TÊN NHÀ THẦU THI CÔNG XÂY DỰNG

BẢN VẼ HOÀN CÔNG

Ngày….. tháng….. năm…..

Người lập
(Ghi rõ họ tên, chức vụ, chữ ký)



Chỉ huy trưởng công trình
(Ghi rõ họ tên, chữ ký)

Tư vấn giám sát trưởng
(Ghi rõ họ tên, chức vụ, chữ ký)

  Mẫu số 2: áp dụng hình thức hợp đồng tổng thầu xây dựng thi công xây dựng. Kích thước dấu tùy thuộc kích cỡ chữ.

TÊN NHÀ THẦU THI CÔNG XÂY DỰNG

BẢN VẼ HOÀN CÔNG

Ngày….. tháng….. năm…..

Người lập
(Ghi rõ họ tên, chức vụ, chữ ký)



Chỉ huy trưởng của nhà thầu phụ
(Ghi rõ họ tên, chữ ký)

Chỉ huy trưởng của tổng thầu
(Ghi rõ họ tên, chữ ký)

Tư vấn giám sát trưởng
(Ghi rõ họ tên, chức vụ, chữ ký)

Ghi chú: Thông tư số 26/2016/TT-BXD không quy định cụ thể kích thước con dấu bản vẽ hoàn công, kích thước dấu phụ thuộc kích thước chữ. Do đó các cơ quan tổ chức có thể làm kích thước phù hợp với nhu cầu sử dụng của mình.

Thông tư số 26/2016/TT-BXD không quy định cụ thể kích thước con dấu bản vẽ hoàn công

Một số mẫu dấu bản vẽ hoàn công đẹp.

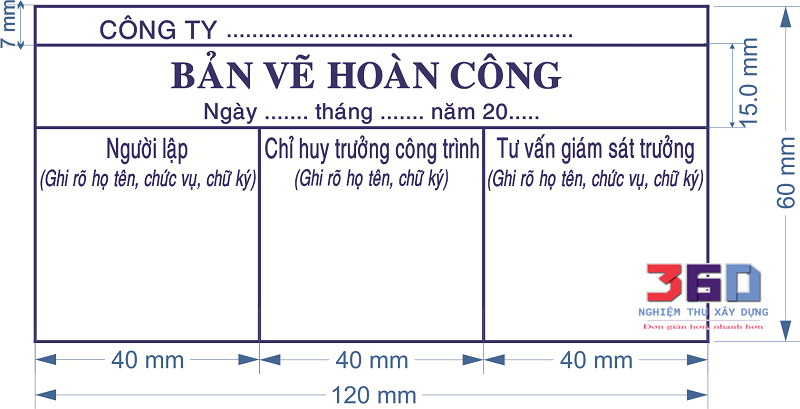

Mẫu bản vẽ hoàn công 1: áp dụng với các cơ quan, tổ chức không áp dụng hình thức HỢP ĐỒNG TỔNG THẦU XÂY DỰNG. Thường mẫu có ba thành phần ký có thể dùng kích thước 6x12cm, 6.5x12cm, 7x12cm

mẫu bản vẽ hoàn công số 1

Mẫu bản vẽ hoàn công 2: áp dụng với các cơ quan, tổ chức có áp dụng hình thức HỢP ĐỒNG TỔNG THẦU XÂY DỰNG. Thường mẫu có bốn thành phần ký nên làm kích thước chiều dài hơn để đủ chỗ ký và đóng dấu. Có thể dùng kích thước 7x14cm, 8x14cm,….

mẫu bản vẽ hoàn công số 2
