Khi Mô Hình Nặng, 3 Thao Tác Tối Ưu Hóa Nhanh Là Gì? Cẩm Nang Chuyên Sâu BIM

Tác giả: Dương Thắng | Xuất bản: 15/07/2026 | Chuyên mục: Công nghệ BIM & CDE

Khi tiếp cận với ngành xây dựng hiện đại, BIM (Building Information Modeling - Mô hình thông tin công trình) thường bị hiểu nhầm đơn thuần là "vẽ 3D" bằng các phần mềm đồ họa như Revit, Tekla, hay ArchiCAD. Tuy nhiên, đứng dưới góc độ khoa học quản lý và kỹ thuật công nghệ, BIM thực chất là một cuộc cách mạng về cấu trúc và quản trị dữ liệu số.

Trong quá trình thiết kế và phối hợp dự án, một trong những nỗi sợ lớn nhất của các kỹ sư là mô hình ngày càng phình to dung lượng, dẫn đến tình trạng giật lag, đơ máy, thậm chí sập nguồn file đột ngột. Vậy khi mô hình nặng, 3 thao tác tối ưu hóa nhanh là gì để khôi phục tốc độ xử lý nhanh nhất? Hãy cùng tìm hiểu chi tiết dưới góc độ khoa học ngay dưới đây.

1. Bản chất cốt lõi của BIM: "I" (Information) là Vua

Trong ba chữ cái B - I - M, chữ I (Information - Thông tin) chính là thành tố quan trọng nhất, phân biệt một mô hình BIM thực thụ với một mô hình phối cảnh 3D thông thường. Sự khác biệt này được thể hiện rõ nét qua bảng so sánh kỹ thuật dưới đây:

Tiêu chí so sánh	Mô hình 3D CAD thông thường	Mô hình 3D BIM thực thụ (ISO 19650)
Bản chất hình học	Là các khối hình học rỗng (vector, bề mặt) dùng để biểu diễn trực quan. Máy tính chỉ hiểu đó là các đường thẳng, mặt phẳng đứng cạnh nhau.	Sự kết hợp chặt chẽ giữa Dữ liệu hình học (Geometric Data) và Dữ liệu phi hình học (Non-geometric Data) tạo nên các đối tượng thông minh.
Khả năng tương tác	Đơn lẻ, rời rạc. Thay đổi kích thước của một nét vẽ không làm thay đổi các cấu kiện liên kết xung quanh.	Tương tác hướng đối tượng (Object-oriented). Các cấu kiện tự động cập nhật mối quan hệ ràng buộc (Constraint) khi có thay đổi.
Trích xuất thông tin	Phải bóc tách khối lượng thủ công bằng cách đo đạc các nét vẽ hoặc mặt cắt 2D, sai số tích lũy rất lớn.	Xuất bảng thống kê khối lượng (Schedule), bản vẽ 2D phối hợp chi tiết và thông số kỹ thuật hoàn toàn tự động từ cơ sở dữ liệu.

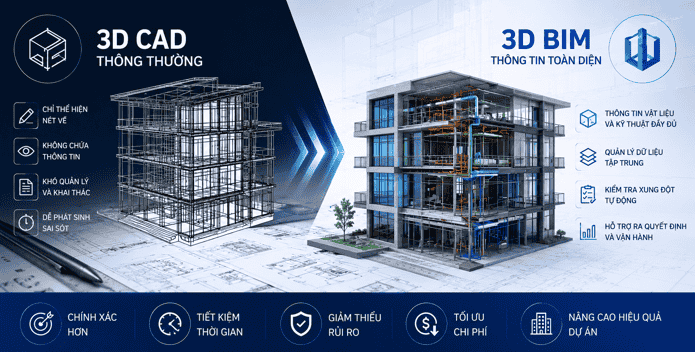

Bản vẽ 3D CAD thông thường chỉ thể hiện nét vẽ, trong khi cấu kiện 3D BIM chứa toàn bộ thuộc tính vật liệu và kỹ thuật.

Hình 1: Bản vẽ 3D CAD thông thường chỉ thể hiện nét vẽ, trong khi cấu kiện 3D BIM chứa toàn bộ thuộc tính vật liệu và kỹ thuật.

2. Các thuật ngữ kỹ thuật cốt lõi trong BIM chuẩn quốc tế

Để nghiên cứu sâu hơn, người học bắt buộc phải làm quen và làm chủ các khái niệm nền tảng theo hệ thống tiêu chuẩn quốc tế:

a. LOIN (Level of Information Need - Mức độ nhu cầu thông tin)

Trước đây, giới công nghệ thường dùng thuật ngữ LOD (Level of Detail/Development) để chỉ độ chi tiết của mô hình. Tuy nhiên, theo tiêu chuẩn quốc tế mới nhất là ISO 19650, thuật ngữ chuẩn xác hiện nay là LOIN. LOIN là sự kết hợp tối ưu của ba thành tố:

Thông tin hình học (Geometric Information): Độ chi tiết về hình dáng, kích thước, vị trí tọa độ của cấu kiện.
Thông tin phi hình học (Alphanumeric Information): Các thuộc tính văn bản, số liệu như mã hiệu thương hiệu, chỉ số kỹ thuật, giá thành, hạn bảo hành.
Tài liệu đi kèm (Documentation): Bản vẽ 2D xuất ra từ mô hình, catalog của nhà sản xuất, chứng chỉ kiểm định chất lượng...

Ví dụ thực tế về LOIN: Hãy tưởng tượng bạn đang đưa một cấu kiện "Cửa đi gỗ" vào mô hình:
Giai đoạn Thiết kế cơ sở (LOIN thấp): Cửa chỉ cần hiển thị là một tấm phẳng 3D đúng kích thước bao dài x rộng x dày (Thông tin hình học) và có mô tả ngắn gọn "Cửa gỗ công nghiệp" (Thông tin phi hình học).
Giai đoạn Thi công và Vận hành (LOIN cao): Cửa phải thể hiện rõ chi tiết bản lề, khuôn cửa, gioăng cao su chống cháy (Thông tin hình học). Đồng thời, nó phải chứa các thông tin phi hình học cực kỳ chi tiết: Mã màu sơn, Hệ số cách âm (dB), Giới hạn chịu lửa (60 phút), Nhà cung cấp, Đơn giá, và Ngày lắp đặt thực tế trên công trường.

b. CDE (Common Data Environment - Môi trường dữ liệu chung)

CDE là một không gian thông tin tập trung, trực tuyến (thường dựa trên nền tảng điện toán đám mây) dùng để thu thập, quản lý và phân phối toàn bộ tài liệu, mô hình của dự án cho tất cả các bên tham gia (Chủ đầu tư, Thiết kế, Nhà thầu, Giám sát). CDE giúp đảm bảo mọi thành viên đều tiếp cận một "nguồn sự thật duy nhất" (Single Source of Truth), loại bỏ việc dùng nhầm bản vẽ lỗi thời.

Ví dụ thực tế: Thay vì kiến trúc sư xuất file CAD rồi gửi email thủ công cho kỹ sư kết cấu (dễ thất lạc, sai lệch phiên bản), họ sẽ tải mô hình trực tiếp lên hệ thống CDE. Khi bức tường kiến trúc dịch chuyển, kỹ sư kết cấu và kỹ sư cơ điện (MEP) ngay lập tức nhận được thông báo trên hệ thống chung để điều chỉnh dầm và đường ống chạy qua bức tường đó một cách đồng bộ.

c. Các chiều của BIM (BIM Dimensions - từ 3D đến 7D)

BIM không chỉ dừng lại ở không gian 3 chiều hình học. Thông tin tích hợp vào mô hình giúp mở rộng năng lực quản lý dự án theo các chiều không gian mở rộng bao gồm: 3D (Mô hình hình học), 4D (Tiến độ - Time), 5D (Chi phí - Cost), 6D (Đánh giá mức độ bền vững - Sustainability) và 7D (Quản lý vận hành - Facility Management).

3. Khi mô hình nặng, 3 thao tác tối ưu hóa nhanh là gì?

Nếu bạn đang gặp tình trạng file dự án xoay chuột liên tục hoặc đơ máy, hãy thực hiện ngay quy trình phản ứng nhanh chuẩn nghiệp vụ BIM sau đây:

Thao tác 1: Xóa bỏ triệt để các tệp liên kết và View không sử dụng (Clean up)

Một trong những nguyên nhân phổ biến làm nặng file là do import trực tiếp file CAD rác hoặc mở quá nhiều View 3D không cần thiết. Hãy truy cập trình quản lý liên kết, loại bỏ (Unlink/Remove) các file bản vẽ nháp và đóng các tab làm việc ẩn để giải phóng dung lượng RAM lập tức.

Thao tác 2: Thực hiện lệnh Purge Unused lọc đối tượng rác

Khi bạn tải các Family (cấu kiện) vào dự án nhưng sau đó xóa chúng đi, phần mềm vẫn lưu trữ định nghĩa của chúng trong bộ nhớ của file. Lệnh Purge Unused sẽ quét sạch các đối tượng không được sử dụng thực tế ra khỏi cơ sở dữ liệu. Lưu ý: Cần tiến hành thao tác này 2-3 lần liên tiếp để dọn sạch hoàn toàn.

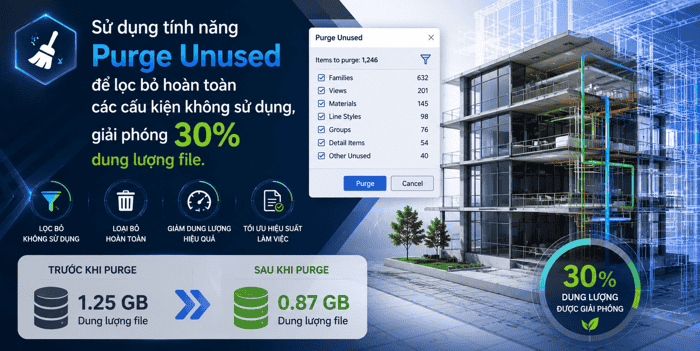

Sử dụng tính năng Purge Unused để lọc bỏ hoàn toàn các cấu kiện không sử dụng, giải phóng 30% dung lượng file.

Hình 2: Sử dụng tính năng Purge Unused để lọc bỏ hoàn toàn các cấu kiện không sử dụng, giải phóng 30% dung lượng file.

Thao tác 3: Chạy tính năng Audit kiểm lỗi hệ thống

File nặng không chỉ do dung lượng, mà còn do cấu trúc file đang bị lỗi logic bên trong. Thao tác Audit giúp quét sâu vào cơ sở dữ liệu của mô hình để tìm kiếm, sửa chữa hoặc loại bỏ các phần tử bị lỗi hỏng (corrupted elements) trước khi mở file trung tâm.

4. Phân tích khoa học: Bài toán xung đột hệ thống (Clash Detection)

Hãy phân tích một thực tế điển hình trên công trường: Sự xung đột hệ thống kỹ thuật.

Bài toán thực tế: Tại khu vực hành lang của một tòa nhà văn phòng, chúng ta có dầm bê tông (Kết cấu), đường ống gió điều hòa không khí lớn (Cơ điện HVAC) và khung xương trần thạch cao (Kiến trúc). Với phương pháp 2D CAD truyền thống, lỗi giao cắt này thường chỉ được phát hiện khi ra công trường thi công thực tế, dẫn đến việc phải đục phá dầm bê tông hoặc hạ trần gây tốn kém chi phí.

Ngược lại, với phương pháp phối hợp 3D BIM, phần mềm sẽ chạy thuật toán tự động để phát hiện điểm va chạm (xung đột cứng - Hard Clash) ngay trên máy tính từ giai đoạn thiết kế. Kỹ sư chỉ cần điều chỉnh đường ống đi vòng dưới dầm hoặc chừa sẵn lỗ mở kỹ thuật trên dầm trước khi thi công thực tế.

5. Giải pháp công nghệ đột phá: Hệ sinh thái BIM Xây Dựng 360 & CDE360 Việt Nam

Trong xu thế chuyển đổi số ngành xây dựng tại Việt Nam, việc tìm kiếm một giải pháp toàn diện, đáp ứng đầy đủ các tiêu chuẩn khắt khe nhưng lại tối ưu hóa cho thói quen làm việc của kỹ sư Việt là một bài toán khó. Hệ sinh thái phần mềm BIM Xây Dựng 360 và nền tảng CDE360 Việt Nam ra đời như một câu trả lời hoàn hảo cho bài toán này.

Đây là bộ giải pháp thuần Việt sở hữu đầy đủ tính năng vượt trội tương đương các phần mềm ngoại nhập trên thị trường:

Quản lý BIM và Điều phối BIM toàn diện: Kết nối trực tiếp dữ liệu từ các mô hình thiết kế, tự động hóa quá trình xuất khối lượng, kiểm tra xung đột trực quan và đồng bộ hóa thông tin đa bộ môn.
Môi trường dữ liệu chung CDE chuẩn hóa: Thực thi môi trường dữ liệu chung CDE360 Việt Nam giúp quản lý lưu trữ, phân quyền, phê duyệt hồ sơ và mô hình trực tuyến theo thời gian thực đáp ứng tiêu chuẩn quốc tế ISO 19650.
Tích hợp định dạng BCF chuẩn hóa: Cho phép các bên trao đổi, báo cáo lỗi xung đột trực tiếp trên mô hình thông qua định dạng BCF (BIM Collaboration Format) tuân thủ tiêu chuẩn quốc gia TCVN 14177 của Việt Nam.
