Bước kiểm tra va chạm xung đột là bước quan trọng trong quy trình thiết kế công trình sử dụng Building Information Modeling (BIM). Bài viết này sẽ giải thích xung đột trong BIM là gì, các loại va chạm phổ biến, cách phát hiện và xử lý hiệu quả, giúp tiết kiệm chi phí và nâng cao chất lượng thi công.

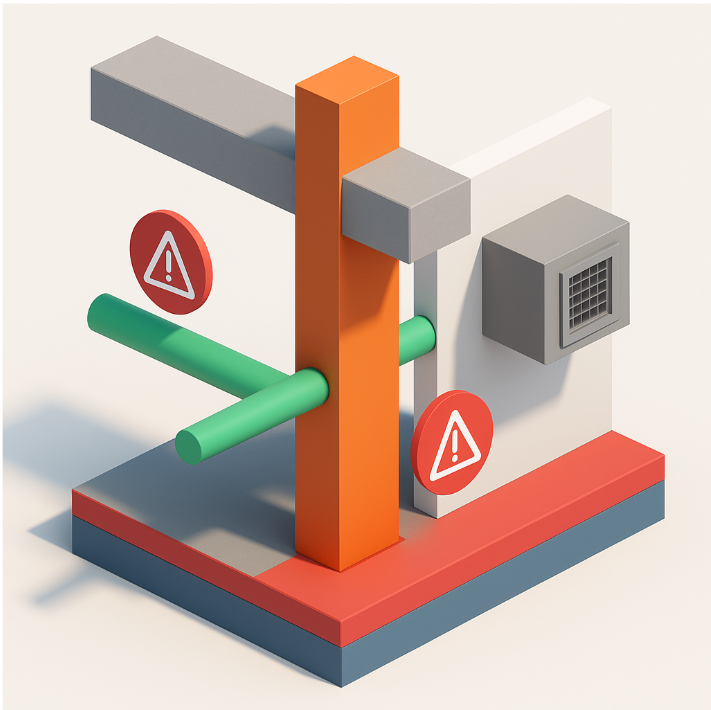

Xung đột trong BIM xảy ra khi các thành phần trong mô hình 3D (kiến trúc, kết cấu, MEP) chồng lấn, giao nhau hoặc bố trí không hợp lý. Những lỗi này khó phát hiện trên bản vẽ 2D nhưng dễ nhận diện qua mô hình BIM 3D.
Trong quá trình thiết kế bằng phần mềm BIM, các bộ môn như kiến trúc, kết cấu, điện, nước, và điều hòa (MEP) cùng làm việc trên một mô hình 3D. Va chạm trong BIM xuất hiện khi:
Những lỗi này gây tốn kém nếu không được phát hiện trước khi thi công. Mô hình BIM 3D giúp trực quan hóa và phát hiện sớm các vấn đề.
Dưới đây là các tình huống xung đột trong BIM phổ biến:
Mô hình BIM 3D giúp phát hiện các lỗi này dễ dàng nhờ khả năng trực quan hóa từng chi tiết.
Kiểm tra xung đột trong BIM (Clash Detection) là quá trình sử dụng phần mềm để phân tích và phát hiện các va chạm trong mô hình BIM giữa các bộ môn thiết kế như kiến trúc, kết cấu, và MEP.
Clash Detection sử dụng phần mềm để:
Quá trình này giúp phát hiện lỗi ngay trong giai đoạn thiết kế, giảm chi phí và thời gian thi công. Các phần mềm phổ biến bao gồm Navisworks, Revit, và Quản lý dự án 360.
Kiểm tra xung đột BIM mang lại nhiều lợi ích thiết thực, từ giảm rủi ro đến nâng cao chất lượng công trình.
Phát hiện lỗi sớm qua Clash Detection giúp tránh đục phá, sửa chữa tại công trường, tiết kiệm chi phí và đảm bảo tiến độ.
Kiểm tra xung đột BIM đảm bảo các mô hình kiến trúc, kết cấu, và MEP tương thích, tránh chồng lấn. Điều này tạo ra mô hình BIM phối hợp hoàn chỉnh.
Báo cáo Clash Detection cung cấp thông tin chi tiết về vị trí và loại xung đột, giúp tư vấn, thiết kế, và thi công phối hợp nhanh chóng.
Mô hình BIM không xung đột đảm bảo thi công đúng thiết kế, giảm điều chỉnh thực địa, hỗ trợ các bước như BIM 4D (tiến độ) và BIM 5D (chi phí).

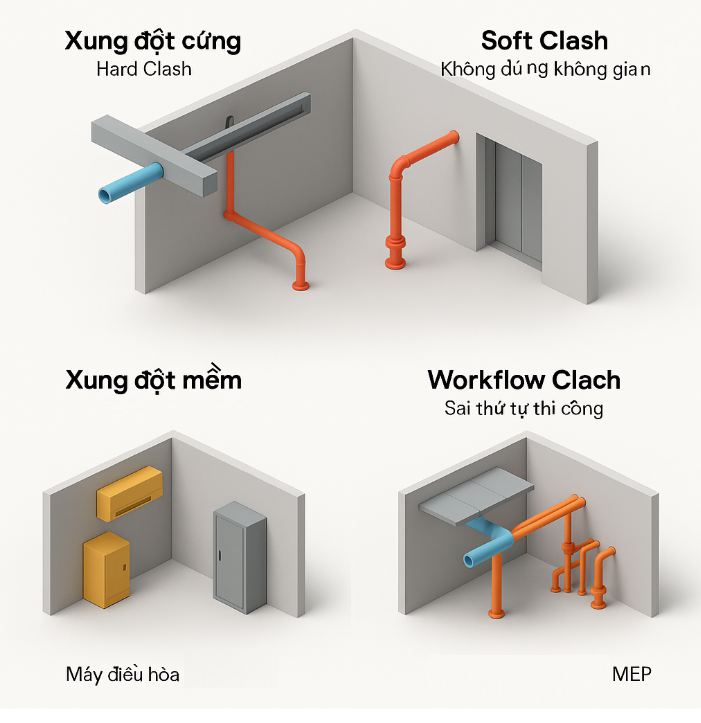

Xung đột trong BIM được chia thành ba loại chính: xung đột cứng, xung đột mềm, và xung đột tiến độ.

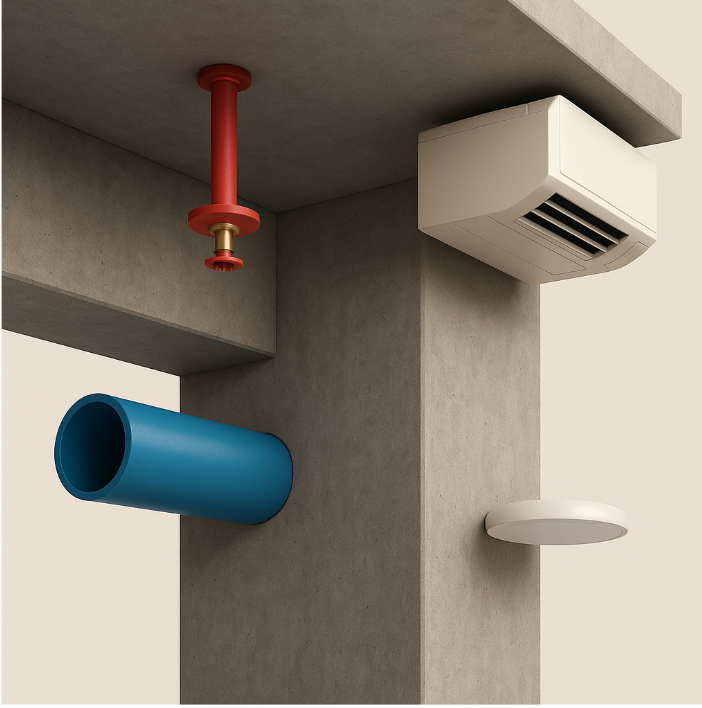

Xung đột cứng xảy ra khi hai đối tượng chiếm cùng không gian trong mô hình BIM 3D:
Những lỗi này cần được xử lý ngay trong thiết kế để tránh chi phí phát sinh.
Xung đột mềm liên quan đến khoảng cách kỹ thuật hoặc bảo trì:
BIM 3D giúp phát hiện các lỗi này nhờ mô phỏng không gian trực quan.
Xung đột tiến độ xảy ra khi trình tự lắp đặt không hợp lý:
Sử dụng BIM 4D giúp phát hiện và điều chỉnh các lỗi này.

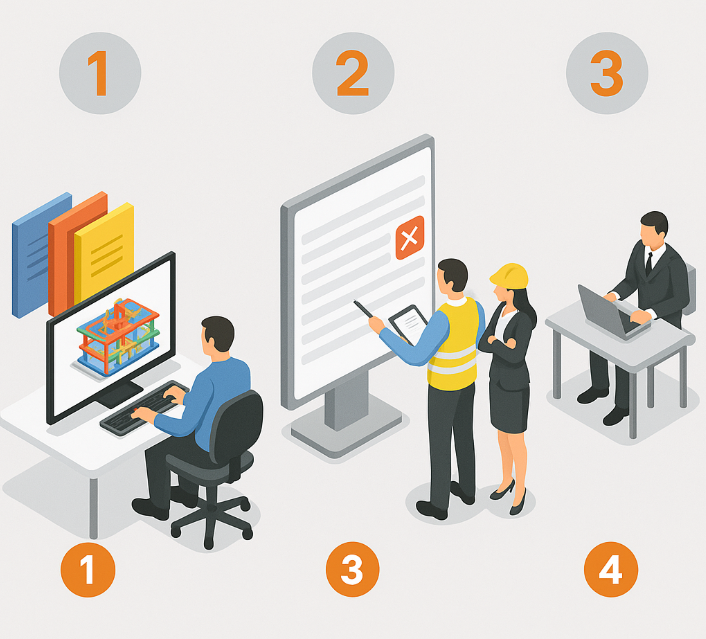

Dưới đây là quy trình kiểm tra xung đột BIM gồm 5 bước đơn giản:
Thu thập các mô hình từ kiến trúc, kết cấu, và MEP, gộp thành mô hình BIM phối hợp để kiểm tra va chạm.
Sử dụng các phần mềm như Navisworks Manage, Revit Interference Check, hoặc Quản lý dự án 360 để quét và phát hiện xung đột.
Phần mềm hiển thị danh sách xung đột, được phân loại theo mức độ nghiêm trọng và bộ môn để dễ xử lý.
BIM Coordinator xuất báo cáo (BCF hoặc Excel), giao lỗi cho các bộ môn để cập nhật và điều chỉnh mô hình.
Chạy lại Clash Detection để đảm bảo mô hình không còn lỗi (Clash Free) trước khi thi công.
Dùng thử phần mềm BIM ngay! liên hệ Mr Thắng 090 336 7479
Kiểm tra xung đột BIM (Clash Detection) là bước quan trọng giúp phát hiện va chạm giữa các bộ môn trong mô hình 3D. Để đạt hiệu quả cao, cần tuân thủ một số nguyên tắc kỹ thuật và phối hợp. Đồng thời, việc kiểm tra sớm mang lại nhiều lợi ích rõ ràng trong thiết kế và thi công.
Luôn thực hiện kiểm tra va chạm riêng từng bộ môn, như kết cấu – MEP, kiến trúc – cơ điện, giúp tránh nhầm lẫn và dễ xử lý.
Sử dụng quy tắc đặt tên rõ ràng theo bộ môn và phiên bản giúp lọc dữ liệu nhanh, xuất báo cáo chính xác và hỗ trợ phối hợp hiệu quả.
Nên thực hiện clash detection sau mỗi lần cập nhật mô hình. Việc kiểm tra định kỳ giúp đảm bảo chất lượng mô hình BIM luôn được kiểm soát.
Định dạng BCF giúp gắn lỗi vào vị trí va chạm trong mô hình, hỗ trợ phản hồi nhanh và giảm sai sót trong phối hợp giữa các bộ môn.
Phát hiện va chạm ngay từ mô hình giúp tránh đục phá, làm lại, từ đó tiết kiệm chi phí, nhân công và đảm bảo tiến độ.
Clash detection giúp bản vẽ các bộ môn ăn khớp hoàn toàn, giảm sai lệch khi thi công, và tăng độ tin cậy của hồ sơ thiết kế.
Việc trao đổi qua mô hình 3D giúp tư vấn – thiết kế – nhà thầu hiểu rõ vấn đề, rút ngắn thời gian phản hồi và xử lý lỗi nhanh hơn.
Mô hình BIM sạch lỗi hỗ trợ thi công đúng quy trình, đồng thời là cơ sở dữ liệu đáng tin cậy cho quản lý và bảo trì công trình về sau.
Kiểm tra va chạm xung đột trong BIM là bước không thể thiếu để phát hiện lỗi thiết kế sớm, tiết kiệm chi phí, và nâng cao hiệu quả thi công. Hãy thực hiện Clash Detection định kỳ với quy trình rõ ràng để đảm bảo mô hình BIM chất lượng.
