Hướng Dẫn Thiết Lập Dự Án BIM Từ A–Z: Checklist 45 Bước + BEP, CDE, QA/QC & Clash Detection Chi Tiết

Bạn đang tìm cách triển khai BIM hiệu quả cho dự án xây dựng? Bài viết này cung cấp checklist thiết lập dự án BIM đầy đủ từ A–Z, bao gồm cách lập BIM Execution Plan (BEP), thiết lập CDE, quy trình QA/QC mô hình và quản lý clash detection. Áp dụng ngay cho tổng thầu, thầu phụ MEP, kết cấu, PCCC… để giảm xung đột, tiết kiệm chi phí và đúng tiến độ.

Từ khóa liên quan: thiết lập dự án BIM, checklist BIM, lập BEP, môi trường dữ liệu chung CDE 360 Việt Nam, kiểm tra va chạm clash BIM Xây Dựng 360 hoặc Revit Navisworks, QA/QC BIM Việt Nam.

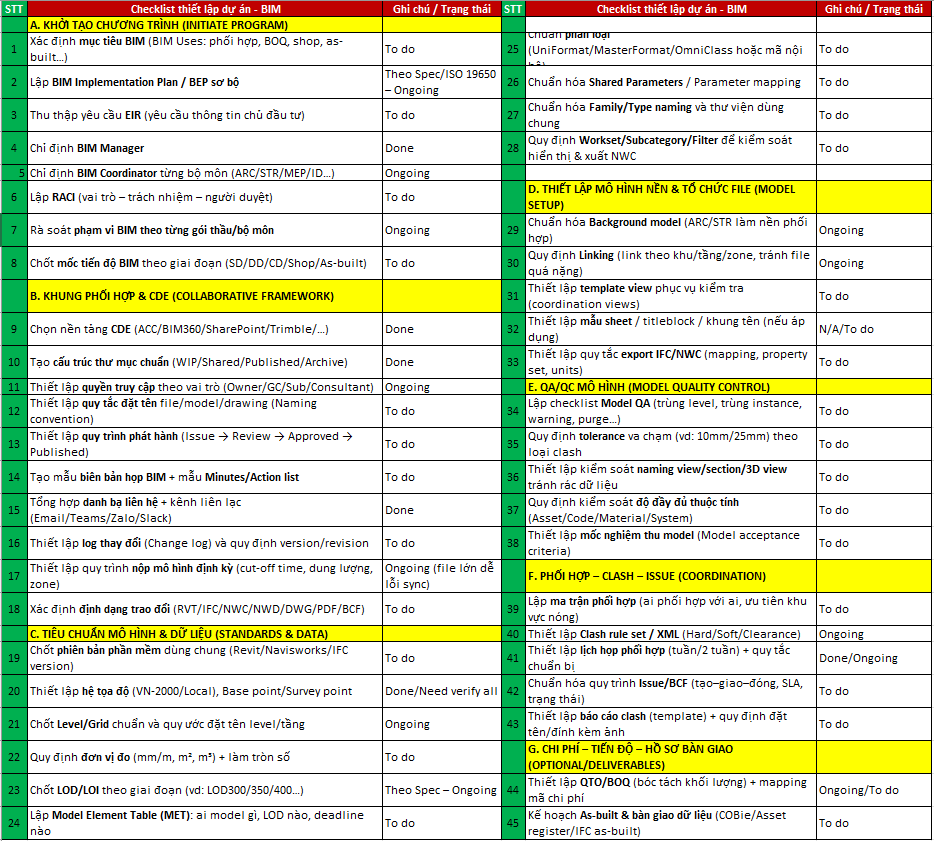

Mẫu checklist BIM 45 bước dễ áp dụng cho tổng thầu và các thầu phụ

A. Khởi tạo chương trình BIM (Initiate Program) – Đặt nền móng dự án

Giai đoạn quan trọng nhất để xác định mục tiêu và “luật chơi” BIM.

1. Chốt mục tiêu BIM (BIM Uses): Xác định rõ dùng BIM để làm gì? (Phối hợp 3D, bóc khối lượng BOQ, làm bản vẽ Shop hay làm hoàn công As-built...).

2. Lập kế hoạch thực hiện BIM (BEP sơ bộ): Soạn thảo tài liệu "luật chơi" (BIM Implementation Plan) bám theo tiêu chuẩn Spec/ISO 19650.
3. Thu thập yêu cầu thông tin (EIR): Tổng hợp lại tất cả các yêu cầu về dữ liệu mà Chủ đầu tư mong muốn nhận được.
4. Chỉ định BIM Manager: Bầu ra người cầm trịch, chịu trách nhiệm cao nhất về quy trình BIM dự án.
5. Chỉ định các BIM Coordinator: Mỗi bộ môn (Kiến trúc, Kết cấu, Cơ điện, Nội thất...) phải có một đầu mối điều phối riêng.
6. Lập bảng phân vai (RACI): Phân định rõ: Ai làm - Ai chịu trách nhiệm - Ai cần hỏi ý kiến - Ai cần được thông báo.
7. Rà soát phạm vi BIM: Kiểm tra kỹ danh mục công việc của từng gói thầu để tránh chồng chéo hoặc bỏ sót.
8. Chốt mốc tiến độ BIM: Gắn các mốc nộp mô hình tương ứng với các giai đoạn thiết kế và thi công (SD/DD/CD/Shop/As-built).

B. Thiết lập khung phối hợp & Môi trường dữ liệu chung CDE

Xây dựng “nhà chung” để tất cả các bên làm việc và trao đổi dữ liệu an toàn, minh bạch.

9. Chọn nền tảng CDE: Thống nhất dùng phần mềm quản lý chung (ACC, BIM 360, SharePoint hay Trimble...).
10. Tạo cấu trúc thư mục chuẩn: Chia ngăn dữ liệu theo chuẩn: WIP (Đang làm) - Shared (Chia sẻ) - Published (Xuất bản) - Archive (Lưu trữ).
11. Thiết lập quyền truy cập: Phân quyền cụ thể cho từng bên (Chủ đầu tư, Tổng thầu, Thầu phụ, Tư vấn).
12. Quy tắc đặt tên (Naming Convention): Thống nhất cách đặt tên File, Model, Bản vẽ để ai nhìn vào cũng hiểu.
13. Quy trình phát hành (Workflows): Quy định luồng đi của hồ sơ từ lúc tạo Issue → Review → Approved → Published.
14. Mẫu biên bản & Action List: Chuẩn hóa mẫu biên bản họp BIM và bảng theo dõi công việc cần xử lý.
15. Danh bạ liên lạc: Tổng hợp đầu mối liên hệ của các bên qua Email, Teams, Zalo hoặc Slack.
16. Log thay đổi & Quản lý phiên bản: Thiết lập nhật ký ghi lại các thay đổi và quản lý số hiệu revision/version của file.
17. Quy trình nộp mô hình định kỳ: Quy định thời gian "cut-off time", giới hạn dung lượng file và cách chia Zone để tránh lỗi đồng bộ.
18. Định dạng trao đổi dữ liệu: Thống nhất các đuôi file sẽ dùng (RVT, IFC, NWC, NWD, DWG, PDF, BCF).

C. Tiêu chuẩn mô hình & dữ liệu (Standards & Data)

Quy định cách "vẽ" và nhập liệu sao cho đồng bộ.

19. Chốt phiên bản phần mềm: Tất cả các bên phải dùng chung một đời phần mềm (Ví dụ: Revit 2024, Navisworks 2024).
20. Thiết lập hệ tọa độ: Thống nhất tọa độ VN-2000 hoặc Local, chốt điểm Base point và Survey point.
21. Chốt Level/Grid: Ban hành hệ lưới trục và cao độ chuẩn, quy ước cách đặt tên tầng.
22. Quy định đơn vị đo: Thống nhất dùng mm/m, m2, m3 và quy tắc làm tròn con số.
23. Chốt độ chi tiết (LOD/LOI): Xác định độ kỹ của hình học và thông tin theo từng giai đoạn (LOD 300/350/400...).
24. Lập bảng MET (Model Element Table): Phân chia rõ: Ai vẽ đối tượng nào, ở mức LOD bao nhiêu và khi nào xong.
25. Chuẩn hóa bảng mã phân loại: Sử dụng hệ thống mã hóa quốc tế (OmniClass, UniFormat...) hoặc mã nội bộ dự án.
26. Chuẩn hóa thông số (Shared Parameters): Đồng bộ các trường thông tin dữ liệu để phục vụ việc lọc và xuất báo cáo.
27. Chuẩn hóa Family & Thư viện: Quy định cách đặt tên cấu kiện và quản lý kho thư viện dùng chung.
28. Quy định Workset/Filter: Thiết lập cách chia Workset và bộ lọc để kiểm soát hiển thị và xuất file NWC sạch.

D. Thiết lập mô hình nền & tổ chức file

Cách sắp xếp mô hình sao cho tối ưu.

29. Chuẩn hóa Background model: Các bộ môn Kiến trúc/Kết cấu phát hành file nền chuẩn để các bên khác bám theo.
30. Quy định Linking: Thiết lập cách link file theo khu vực/tầng/zone để giảm tải cho máy tính.
31. Thiết lập Template View: Tạo sẵn các góc nhìn chuẩn (Coordination views) phục vụ việc kiểm tra lỗi.
32. Mẫu khung tên (Titleblock): Thiết lập mẫu bảng vẽ, khung tên đồng bộ cho toàn dự án.
33. Quy tắc Export: Hướng dẫn cấu hình xuất file IFC/NWC (đúng tọa độ, đúng thuộc tính).

E. Quy trình QA/QC mô hình (Quality Assurance & Quality Control)

Kiểm soát chất lượng để mô hình không bị lỗi.

34. Checklist Model QA: Kiểm tra các lỗi kỹ thuật trong file (trùng đối tượng, lỗi Level, dọn dẹp rác - Purge...).
35. Quy định Tolerance (Dung sai): Chốt ngưỡng va chạm cho phép (ví dụ: chạm dưới 10mm thì không coi là lỗi).
36. Kiểm soát đặt tên View: Giữ cho cây thư mục View/Section/3D gọn gàng, tránh rác dữ liệu.
37. Kiểm soát độ đầy đủ thuộc tính: Đảm bảo các cấu kiện đều được điền đủ mã hiệu, hệ thống, vật liệu.
38. Mốc nghiệm thu mô hình: Đưa ra các tiêu chí cụ thể để phê duyệt mô hình đạt chuẩn (Model acceptance criteria).

F. Phối hợp – Clash Detection – Quản lý Issue

Xử lý xung đột giữa các bộ môn.

39. Ma trận phối hợp: Xác định bên nào ưu tiên phối hợp với bên nào trước, tập trung vào các "khu vực nóng".
40. Thiết lập Clash Rule: Cấu hình bộ quy tắc kiểm tra va chạm (Hard clash, Soft clash, Clearance).
41. Lịch họp phối hợp: Chốt lịch họp định kỳ (hàng tuần hoặc 2 tuần/lần) và các quy tắc chuẩn bị trước cuộc họp.
42. Quy trình xử lý Issue/BCF: Quy định cách tạo lỗi, giao việc, thời hạn xử lý (SLA) và đóng lỗi.
43. Mẫu báo cáo va chạm: Chuẩn hóa mẫu báo cáo (Template) có đầy đủ tên lỗi, vị trí và ảnh chụp minh họa.

G. Khai thác chi phí – Tiến độ – Bàn giao (Nâng cao – Optional)

Khai thác dữ liệu BIM cho các mục đích nâng cao.

44. Thiết lập QTO/BOQ: Cấu hình cách bóc tách khối lượng từ mô hình và khớp với mã hiệu chi phí dự toán.
45. Kế hoạch bàn giao dữ liệu: Chuẩn bị hồ sơ hoàn công BIM, danh mục thiết bị (Asset Register) theo chuẩn COBie hoặc IFC

Kết luận & Lời khuyên thực tế

Checklist 45 bước trên đã được nhiều dự án tại Việt Nam áp dụng thành công (tòa nhà văn phòng, bệnh viện, chung cư cao tầng). Khóa thành công lớn nhất là:

• Chủ đầu tư / Tổng thầu phải quyết liệt yêu cầu và kiểm tra BEP ngay từ đầu
• Đào tạo liên tục cho đội ngũ BIM Coordinator
• Duy trì họp clash hàng tuần & theo dõi Issue chặt chẽ

Bạn đang gặp khó khăn ở bước nào? Comment bên dưới hoặc liên hệ để nhận mẫu BEP, Clash Matrix, Naming Convention chi tiết hơn nhé!

Câu hỏi thường gặp (FAQ)

BEP là gì? Có bắt buộc không?

BIM Execution Plan – kế hoạch thực hiện BIM. Theo ISO 19650 và quy định tại Việt Nam, BEP là tài liệu bắt buộc đối với các dự án áp dụng BIM (đặc biệt dự án công).

Cần phần mềm gì để quản lý clash hiệu quả?

Phổ biến nhất: Navisworks Manage + Autodesk Construction Cloud. Một số dự án dùng Solibri hoặc Tekla BIMsight.

Làm sao để giảm clash ngay từ giai đoạn thiết kế?

Áp dụng LOD sớm, linking file đúng cách, họp phối hợp thường xuyên và dùng Coordination View chuẩn.
